BYG05-45-01MG
類屬于: BYG比例閥用電磁鐵
DC 12V 2.36A
DC 24V 1.18A
產品特點:
- 適用于6通徑液壓比例電磁閥
- 螺紋連接，線圈可實現免停機更換
- 配備手動應急裝置
- 配備手動調整裝置（內置彈簧）
- 線圈內孔φ23，全塑裝工藝

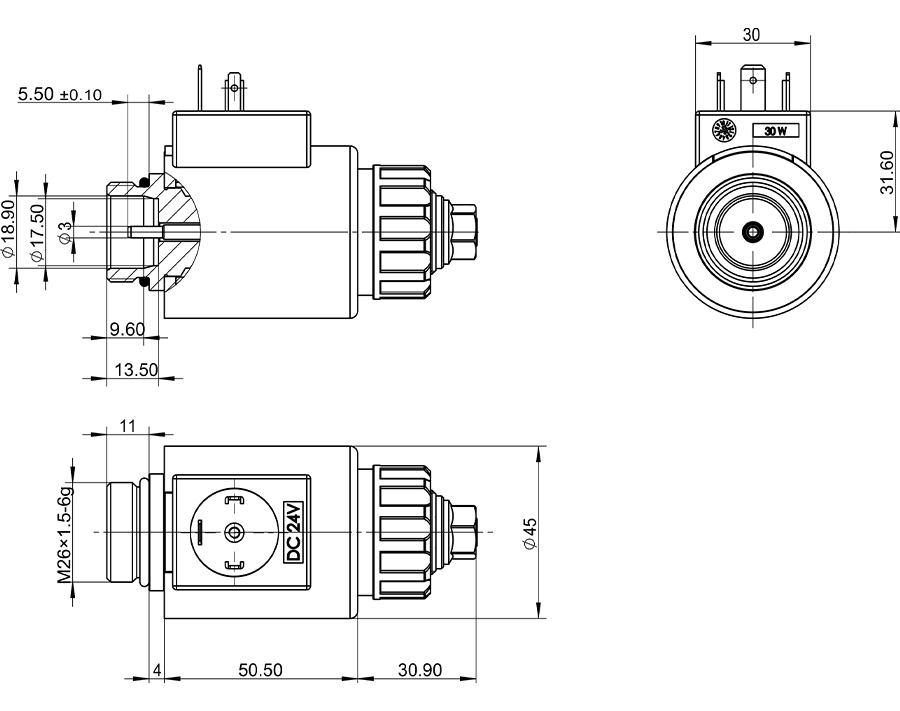

外形及連接尺寸:
|
技術參數/technical parameter |
|||
|
環境溫度 Ambient temperature |
℃ |
-25~50 |
|
|
額定電壓 Rated voltage |
VDC |
12 |
24 |
|
額定電流 Rated current |
A |
2.36 |
1.18 |
|
最大電流 Maximum current |
A |
2.4 |
1.2 |
|
額定電阻 Rated resistance |
Ω |
2.5 |
10 |
|
額定行程 Rated stroke |
mm |
3.2 |
|
|
全行程 Full stroke |
mm |
6.5 |
|
|
額定推力 Rated thrust |
N |
50 |
|
|
力滯環 Force hysteresis |
% |
≤4 |
|
|
電流滯環 Current hysteresis |
% |
≤4 |
|
|
重復精度 Repetition accuracy |
% |
≤1 |
|
|
工作油壓 Working oil pressure |
MPa |
≤21 |
|
|
防護等級 Degree of protection |
IP65 |
||
|
通電持續率 Power on duration |
% |
100 |
|
|
絕緣等級 Insulation class |
H（180） |
||
|
電氣連接方式 Electrical connection mode |
DIN43650 |
||
注意事項:
1.首次使用或長期停機后啟用，請先將系統內空氣排凈！
2.可任意方向安裝，建議水平安裝。

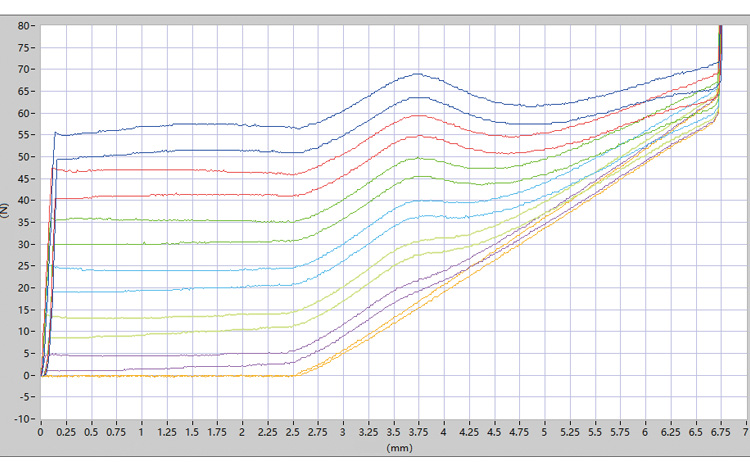

力- 位移特性曲線:
樣本數據來自實驗室環境，僅供參考。如果貴公司需要最新數據或有特殊需求，請聯系博業液壓工程師。
